在粉末冶金、食品加工、精細化工、塑料制造等工業(yè)領(lǐng)域，原料或產(chǎn)品中混入的鐵屑、鐵粉等磁性雜質(zhì)，不僅會劃傷設(shè)備、堵塞管道，更可能污染產(chǎn)品，引發(fā)質(zhì)量缺陷甚至安全隱患。傳統(tǒng)過濾手段難以清除微米級磁性顆粒，而除鐵磁力棒憑借其高磁場強度、強吸附能力與靈活適配性，成為攔截鐵屑、保障生產(chǎn)純凈度的關(guān)鍵防線。
　　1、磁場強度：準確捕獲微米級鐵屑的核心
　　除鐵磁棒的性能核心在于其磁場強度與梯度分布。高質(zhì)磁力棒采用高剩磁、高矯頑力的釹鐵硼（NdFeB）永磁材料，表面磁場強度可達10000-12000高斯，遠超普通鐵氧體磁棒。這種強磁場可在磁力棒表面形成梯度吸附區(qū)，使微米級鐵屑（如5μm以上顆粒）在流體通過時被瞬間磁化并吸附，吸附效率較傳統(tǒng)方法提升3-5倍。同時，磁力棒內(nèi)部采用多極磁路設(shè)計，通過磁場疊加效應(yīng)擴大有效吸附范圍，確保鐵屑無處遁形。
　　2、結(jié)構(gòu)優(yōu)化：適配多樣化生產(chǎn)場景

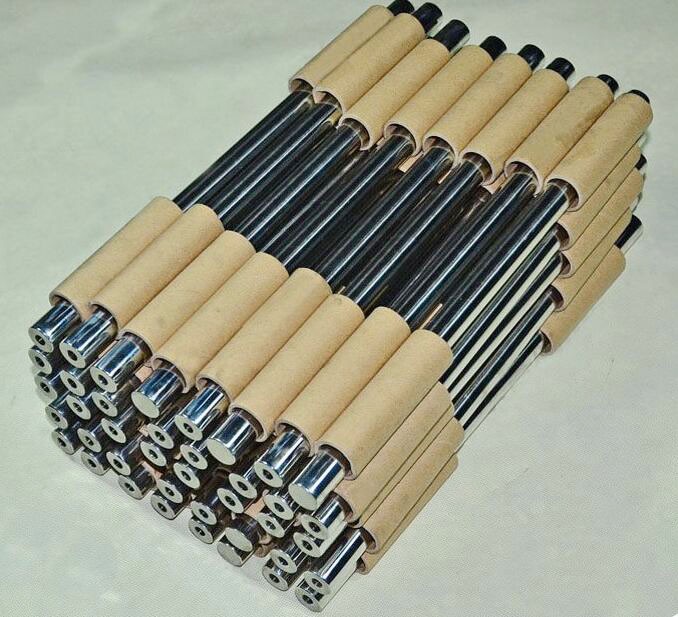

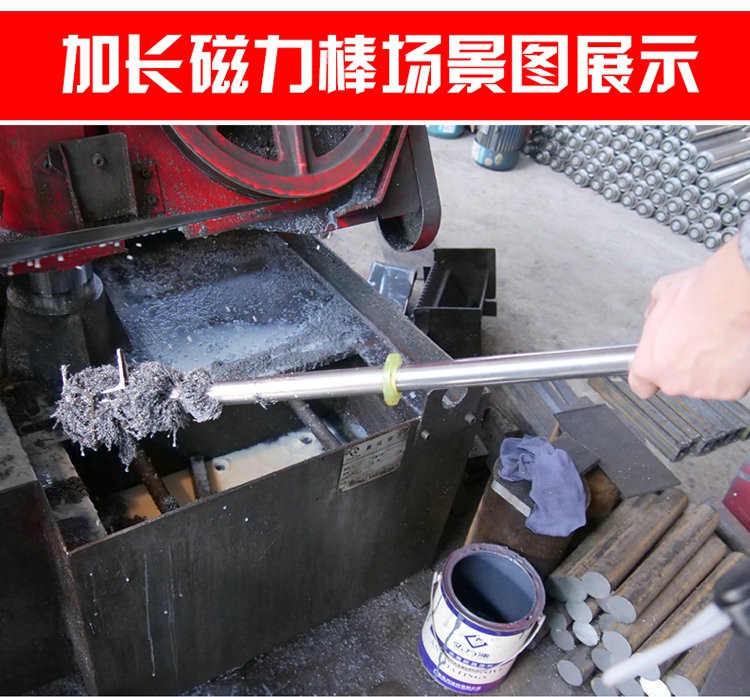

　　除鐵磁力棒的結(jié)構(gòu)設(shè)計需兼顧吸附效率與安裝便捷性。常見類型包括標準直棒型、卡扣式、易清潔型等：直棒型適用于管道、料斗等直線流道，通過均勻磁場覆蓋整個截面；卡扣式可快速拆裝，便于定期清理；易清潔型表面覆蓋不銹鋼套管，通過旋轉(zhuǎn)或抽拉方式快速去除吸附的鐵屑，減少停機時間。此外，磁力棒的尺寸與排列方式可根據(jù)生產(chǎn)需求定制，如并聯(lián)組合可擴大吸附面積，串聯(lián)布置可增強多層過濾效果，靈活適配不同工藝流程。
　　3、材質(zhì)安全：耐腐蝕與衛(wèi)生標準的雙重保障
　　在食品、醫(yī)藥等對衛(wèi)生要求嚴苛的行業(yè)，磁力棒的材質(zhì)需同時滿足耐腐蝕性與食品級標準。外殼通常采用304或316L不銹鋼，表面經(jīng)拋光處理至Ra≤0.8μm，避免鐵屑吸附后因氧化脫落造成二次污染。部分設(shè)備還配備密封結(jié)構(gòu)與防護涂層，防止磁體與物料直接接觸，同時抵御酸堿、鹽霧等腐蝕性環(huán)境，延長設(shè)備使用壽命。
　　從原料預(yù)處理到成品包裝，除鐵磁力棒以強磁場、精結(jié)構(gòu)與高安全性，為生產(chǎn)流程筑起一道無形的品質(zhì)屏障。選擇適配的磁力棒并定期維護，企業(yè)不僅能顯著降低鐵屑污染風(fēng)險，更可提升產(chǎn)品合格率，在激烈的市場競爭中贏得質(zhì)量優(yōu)勢。

　　強磁棒作為磁性分離、物料輸送等領(lǐng)域的核心部件，其生產(chǎn)過程涉及材料選擇、工藝控制、質(zhì)量檢測及安全防護等多個關(guān)鍵環(huán)節(jié)。為確保產(chǎn)品性能穩(wěn)定、使用壽命達標，生產(chǎn)過程中需嚴格遵循以下技術(shù)規(guī)范與操作準則。
　　1、原材料選擇與預(yù)處理
　　（1）磁性材料選型：根據(jù)使用場景（如高溫、腐蝕環(huán)境）選擇合適的磁性材料，如釹鐵硼（NdFeB）適用于高磁能積需求，鐵氧體（Ferrite）適用于耐腐蝕場景。需核查材料批次的一致性，避免因成分波動導(dǎo)致磁性能差異。
　　（2）基體材料匹配：磁棒外殼需選用與磁性材料熱膨脹系數(shù)相近的材質(zhì)（如不銹鋼304或316L），防止因溫差導(dǎo)致外殼開裂或磁體脫落。
　　（3）表面處理要求：磁棒表面需進行防腐蝕處理（如鍍鋅、鍍鎳或環(huán)氧樹脂涂層），涂層厚度應(yīng)符合行業(yè)標準（通常≥5μm），并通過鹽霧試驗驗證耐蝕性。
　　2、生產(chǎn)工藝控制要點
　　（1）磁場定向工藝：在燒結(jié)或粘結(jié)過程中，需通過定向磁場使磁疇有序排列，確保強磁棒的軸向磁化均勻性。磁化方向偏差應(yīng)控制在±2°以內(nèi)，否則會影響分離效率。
　　（2）溫度與壓力管理：燒結(jié)溫度需準確控制在材料相變點附近（如釹鐵硼燒結(jié)溫度為1080-1120℃），壓力參數(shù)需根據(jù)磁棒尺寸調(diào)整（通常為20-50MPa），避免過燒或欠燒導(dǎo)致的磁性能衰減。
　　（3）尺寸精度控制：磁棒直徑與長度的公差需符合設(shè)計要求（通常為±0.05mm），通過三坐標測量儀驗證幾何精度，防止因尺寸偏差影響裝配或使用效果。
　　3、質(zhì)量檢測與性能驗證
　　（1）磁性能檢測：采用高斯計測量表面磁場強度，確保達到設(shè)計值（如10000-12000Gs），并通過磁滯回線儀驗證剩磁、矯頑力等參數(shù)。
　　（2）機械強度測試：對磁棒進行彎曲試驗（彎曲半徑≤2D，D為磁棒直徑）和沖擊試驗（落錘高度≥1m），確認無裂紋或磁體脫落現(xiàn)象。
　　（3）環(huán)境適應(yīng)性驗證：模擬高溫（80℃）、低溫（-20℃）及潮濕（相對濕度95%）環(huán)境，測試磁棒性能穩(wěn)定性，確保滿足使用場景要求。
　　4、安全防護與操作規(guī)范
　　（1）磁場防護措施：生產(chǎn)區(qū)域需設(shè)置磁力警示標識，操作人員需佩戴防磁手套，避免直接接觸磁棒導(dǎo)致肢體夾傷或電子設(shè)備損壞。
　　（2）防塵與清潔管理：磁棒生產(chǎn)需在無塵車間（潔凈度≥ISO7級）進行，防止雜質(zhì)吸附影響磁性能。裝配后需用無塵布擦拭表面，確保無磁粉殘留。
　　（3）包裝與運輸規(guī)范：強磁棒需采用抗磁化包裝（如鐵皮盒或多層瓦楞紙箱），運輸過程中避免與磁性物質(zhì)混裝，防止磁場疊加導(dǎo)致退磁。

　　永磁磁棒作為工業(yè)除鐵、物料分選等領(lǐng)域的核心部件，其磁化強度直接影響設(shè)備性能與使用壽命。磁化強度（單位：安培/米，A/m）是描述磁體單位體積內(nèi)磁矩的物理量，其判斷需結(jié)合專業(yè)儀器測量、實際工況測試及長期性能跟蹤，以下從四大維度解析科學(xué)判斷方法。
　　1、高斯計直接測量：量化磁感應(yīng)強度
　　高斯計（特斯拉計）是測量磁棒表面磁感應(yīng)強度（B值）的專用工具，其霍爾探頭可精準捕捉磁場分布。測量時需將探頭垂直貼合磁棒表面，沿軸向緩慢移動并記錄峰值數(shù)據(jù)。需注意，高斯計僅反映表磁強度，若需評估磁棒內(nèi)部磁場均勻性，需配合磁通計進行多點測量。
　　2、吸力測試與對比法：快速評估磁力衰減
　　吸力測試通過標準鐵件（如直徑10mm鋼球）吸附距離與牢固程度間接判斷永磁磁棒的磁力。對比法則通過新舊磁棒吸附鐵屑量差異評估性能退化，某食品加工企業(yè)采用此法發(fā)現(xiàn)，使用3年的磁棒吸附鐵屑量較新棒減少65%，及時更換后除鐵效率提升40%。
　　3、退磁曲線分析：揭示磁性能本質(zhì)
　　退磁曲線是磁棒磁化強度（M）與外磁場強度（H）關(guān)系的核心參數(shù)，通過脈沖磁場退磁儀可繪制完整曲線。此方法需專業(yè)設(shè)備支持，適用于高精度磁性材料研發(fā)與質(zhì)檢環(huán)節(jié)。
　　4、長期性能跟蹤：建立磁化強度數(shù)據(jù)庫
　　定期檢測磁棒磁化強度并記錄數(shù)據(jù)，可構(gòu)建性能衰減模型。同時，結(jié)合環(huán)境溫度、濕度等參數(shù)分析，可優(yōu)化磁棒使用條件，例如將工作溫度控制在-20℃至80℃范圍內(nèi)，可延長磁棒壽命20%以上。
　　通過高斯計量化、吸力測試快速評估、退磁曲線深度分析及長期性能跟蹤，可全面掌握永磁磁棒的磁化強度狀態(tài)。
